sterownik CO2

[Big daddy]

Witam!
Poniżej przedstawię Wam sposób na zbudowanie prostego sterownika CO2, całe urządzonko jest proste jak budowa cepa i mam nadzieję że tak samo skuteczne. Pobór prądu znikomy możliwość niekontrolowanego wypływu gazu znikoma(jedynie podczas uszkodzenie krańcówki pneumatycznej) .
W rączki wpadła mi właśnie taka krańcóweczka japońskiej firmy SMC, gdzieś kiedyś widzałem czy czytałem o takim sterowniku, dodatkowo kolega poprosił o pomoc w skompletowaniu zestawu CO2 i tak oto powstało to ustrojstwo.
Zatem do dzieła :

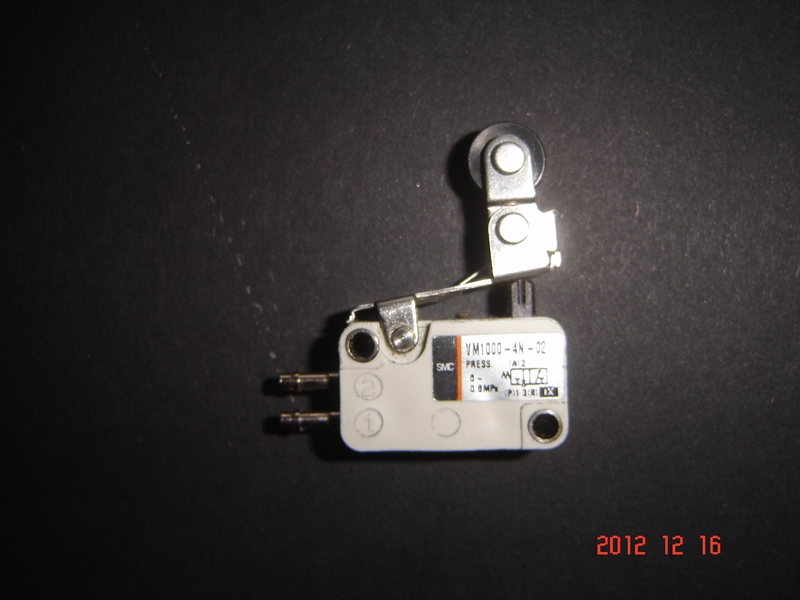

Potrzebna będzie nam aspomniana krańcówka:

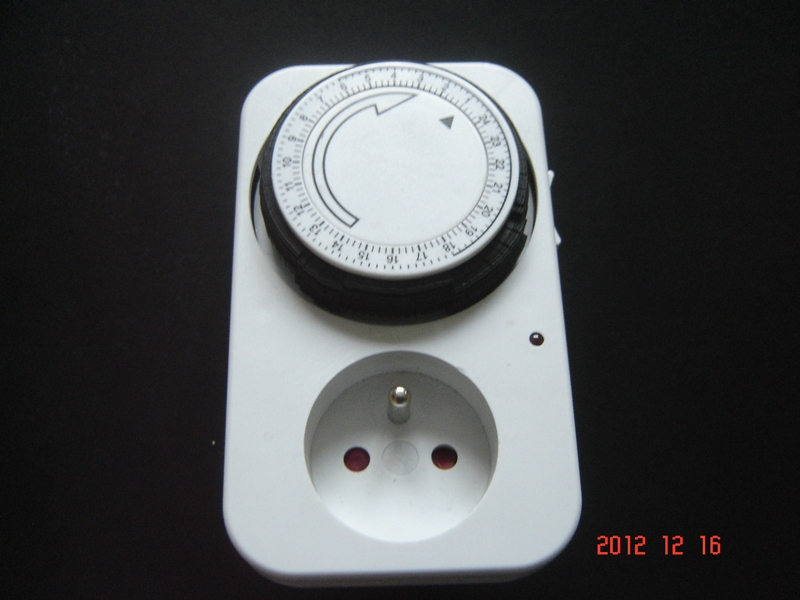

Przydałby się również programator taki zwykły mechaniczny za 10zł:


Oraz podstawowe narzędzia :jakiś śrubokręt nożyk, lutownica no i oczywiście jakiś wspomagacz

Więc wspomniany "łyk talentu" i do pracy:

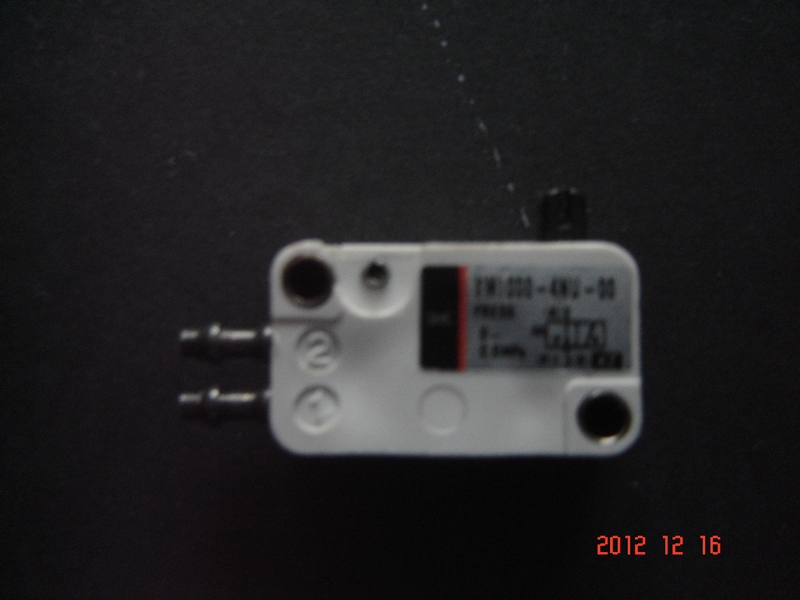

Najpierw trzeba przygotować krańcówkę czyli pozbyć się inicjatora poprostu go usuwając:

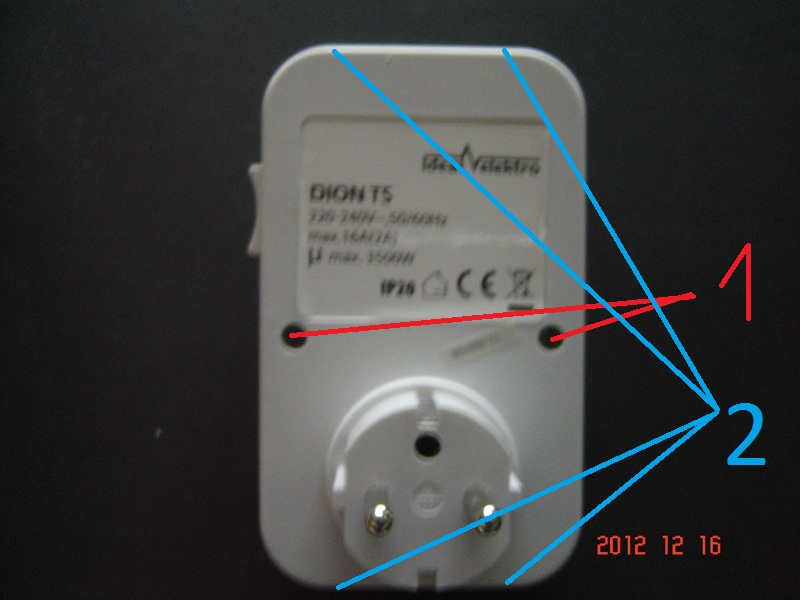

Teraz zabieranmy się za demontaż programatora, odkręcamy śruby zaznaczone 1 i podważamy obudowę w miejscach zaznaczonych jako 2:

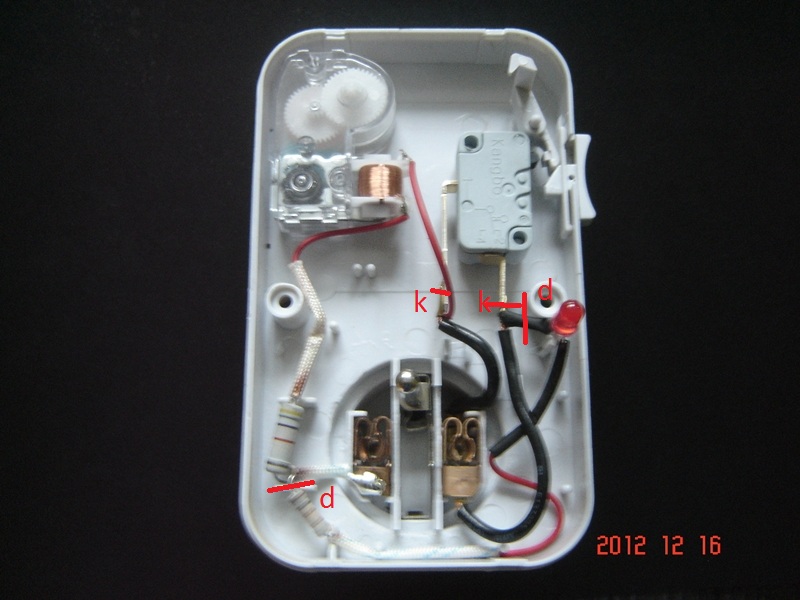

Kiedy mamy już wszystko na "wierzchu" czas wyciąć nie potrzebne obwody na zdjęciu zaznaczyłem miejsca cięcia obwodu diody "D" i krańcówki "K" w miejscach zaznaczonych czerwoną linią ucinamy przewody. Wyciętą diodę wkleiłem później na swoje miejsce aby zaślepić otwór.

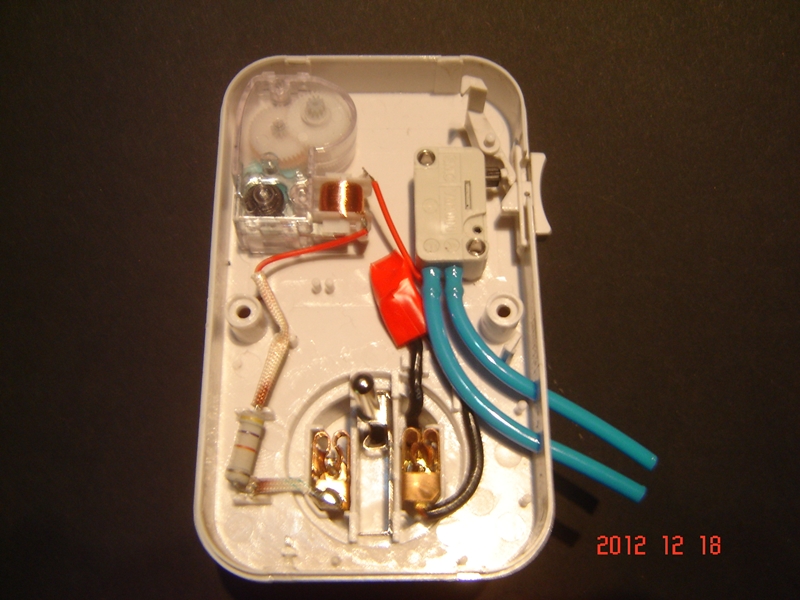

Następnie musimy połączyć przewody ucięte w miejscu oznaczonym jako "k" ja polutowałem przewody oraz zabezpieczyłem taśmą co widać na zdjęciu, czas zamontować naszą krancówkę i podłączyć wężyki, pozostało jeszcze wywiercić otwory na boku obudowy naszego programataora i przeciągnąć przez nie węzyki:

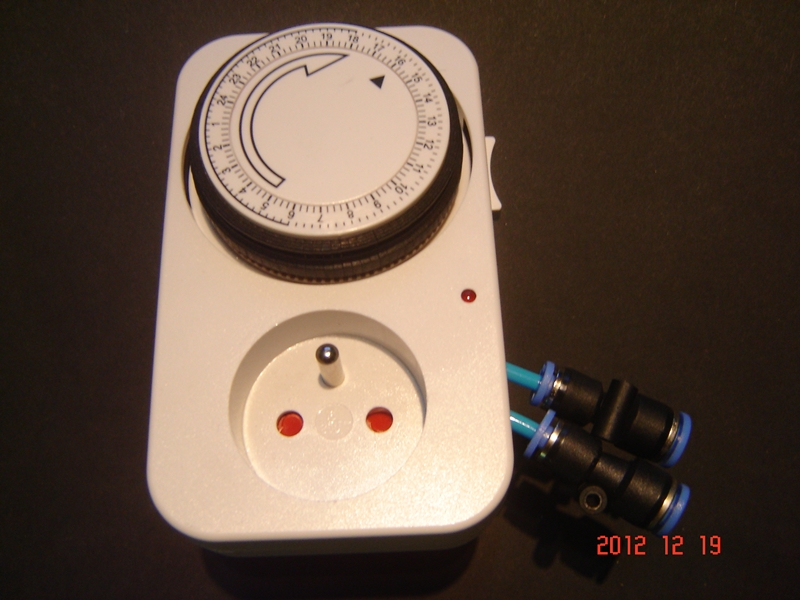

Teraz moiżna już wszystko pomontować w odwrotnej kolejności i proszę nasz sterownik gotowy!


Dozowanie gazu ustawiamy w banalny sposób wychylając ząbki programatora, dzięki temu że polutowaliśmy odpowiednio przewody mamy również funkcjonyjące gniazdko elektryczne których to przy akwarium nigdy za wiele.
Kosztów przedsiemwzięcia nie znambo wszystko miałem w domu, jednak myślę że zamknęły by się w 40 zł, zużycie prądu żadne, niezwaodność wg mni duża, zobaczymy jak będzie
Po pierwszych testach wszystko działa jak należy, jednak dalszą części tej wypowiedzi mam napisze Red który mam nadzieję przetestuje urządzonko i opisze swoje spostrzeżenia.
Napisanie tego postu zajęło mi więcej czasu jak budowa sterownika, ale coś mi dzisiaj nie szło pisanie

[Red]

Podsumowując. Urządzenie jak najbardziej działa za co WIELKIE DZIĘKI
Jeżeli chodzi o mankamenty to jak dla mnie zbyt krótkie wężyki przez co utrudnione jest trochę manewrowanie przy zmianie butli a ponadto żeby programator działał musi być włączony do gniazdka co przy tak krótkich wężykach jest niemożliwe dlatego konieczne było dołożenie przedłużacza. Nie doliczam go również jak Big w opisie do kosztów ponieważ wykorzystałem "zapasowy", który się kurzył w garażu. To tyle jeżeli chodzi o niedogodności cała reszta działa w pełni sprawnie tak jak to autor (twórca) miał w zamyśle.

[Big daddy]

Kwestia wężyków właśnie w tym momencie została załatwiona
Dlaczego wcześniej nie mówiłeś?
Ile potrzebą żeby było komfortowo?


Wysłane z tapofonu za pomocą tapatalk 2

[Tomaszewski]

Bardzo fajny patencik a patrząc a na cenę w miarę dobrego elektrozaworu to warto trochę się pobawić. Czy wspomnianą krańcówkę idzie dostać gdzieś w okolicy?

[Big daddy]

Pewnie w każdym sklepie z pneumatyką, na wlocie do Czestochowy od strony Opola tuż przed skrzyżowaniem z ul Jadwigi, po lewej stronie jest taki specjalistyczny sklep. Dawniej to była firmą Artech, teraz jest inna nazwą ale nie pamiętam jej.
Jeśli masz ochotę wykonać taki sterownik to poniewiera się u mnie taka krańcówka...

Wysłane z tapofonu za pomocą tapatalk 2

[Tomaszewski]

Częstochowę mam zamiar w najbliższym czasie odwiedzić więc z pewnością wdepnę do tego sklepu sprawdzić ich asortyment. Czasami trzeba coś na szybko skombinować a na naszym Lublinieckim podwórku to niestety bida z nędzą. Na obecną chwilę raczej nie planuję, ostatnimi czasy kupiłem elektrozawór (teraz widzę że niepotrzebnie) ale z pewnością w przyszłości przetestuję Twój patent.

[Summit]

Big daddy - mozna re-upload zdjec czy tylko ja nie moge podgladnac zalacznikow
pozdro

[Big daddy]

Kurczę nie wiem czy znajdę, postaram się zerknąć w komputer może coś tam jest.

Wysłane z galaktyki S4

[Summit]

podziekowal
